Spitfire MkIX - Construcción kit TopFlite .60
« : febrero 28, 2015, 01:52:19 am »
Hola a todos , comparto con ustedes la construcción de mi Spitfire Mark IX , kit de TopFlite (.60 gold edition). La intención del post es mostrar la construcción y postear mis dudas para así no cometer errores durante el proceso.

El esquema que elegí para este avión es el del Aún superviviente Spitfire MH434 (ZD-B); Este avión, uno de los más conocidos que sigue volando en la actualidad, fue construido en Vickers, Castillo de Bromwich, en el año 1943. Sirvió en el escuadrón n°222 de la RAF y fue volado , entre otros, por el piloto sudafricano Henry "Pat" Lardner-Burke (http://acesofww2.com/Safrica/aces/l-b/).
Desde allí pasó por otros escuadrones y a lo largo de los años posteriores a la segunda guerra mundial ha tomado distintos esquemas de color pues fue usado por varios países europeos (http://forum.keypublishing.com/showthread.php?20097-MH434-And-Her-Many-Guises).
Este avión se usó en varias películas o series de Tv ( La batalla de Inglaterra es un ejemplo, aunque éste fuera la version 9 y no la 1).
En el año 1983, fue adquirido por Ray Hanna ( Piloto, miembro fundador de la escuadrilla Red Arrows de Inglaterra, QEPD) y junto a su hijo(QEPD), en lo que llamaron la Old Flying Machine Company, han mantenido este Warbird que puede ser encontrado en Duxford, Inglaterra.

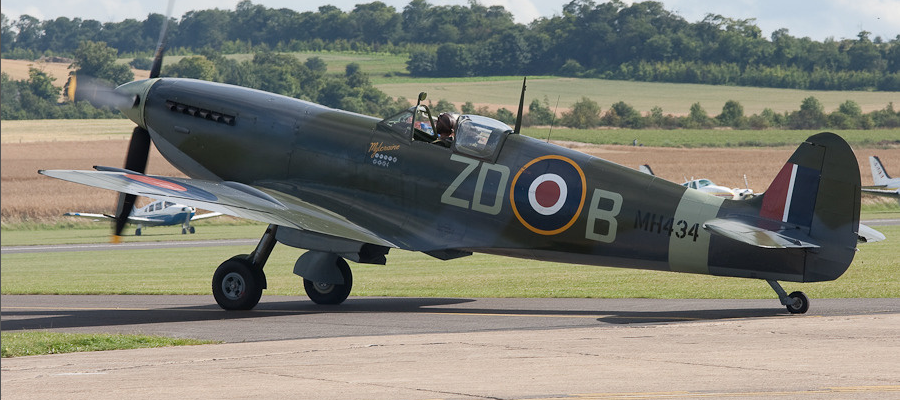

El resultado que espero obtener este:



Bueno, vamos a lo que trata este post; La construcción del kit  :D

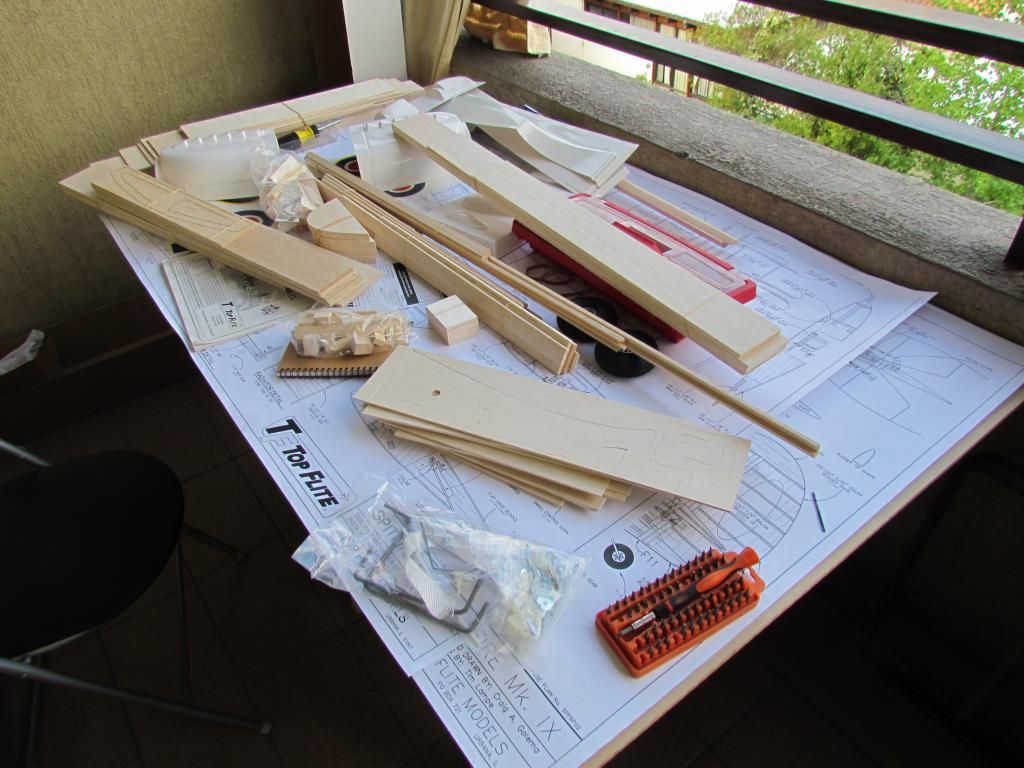

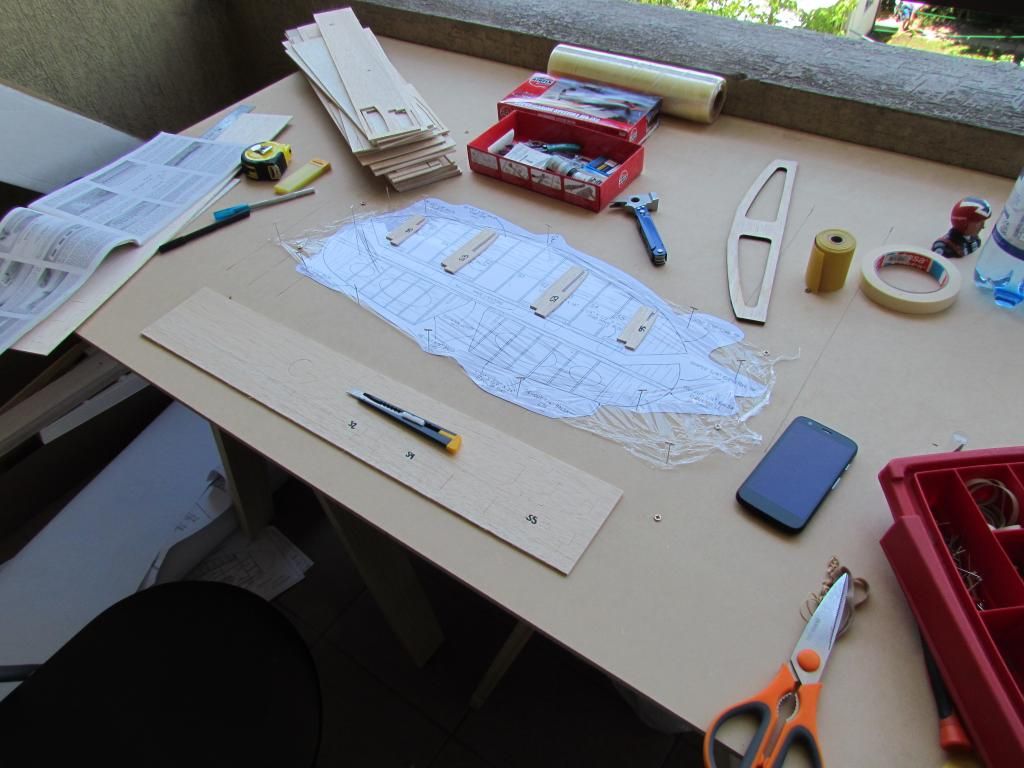

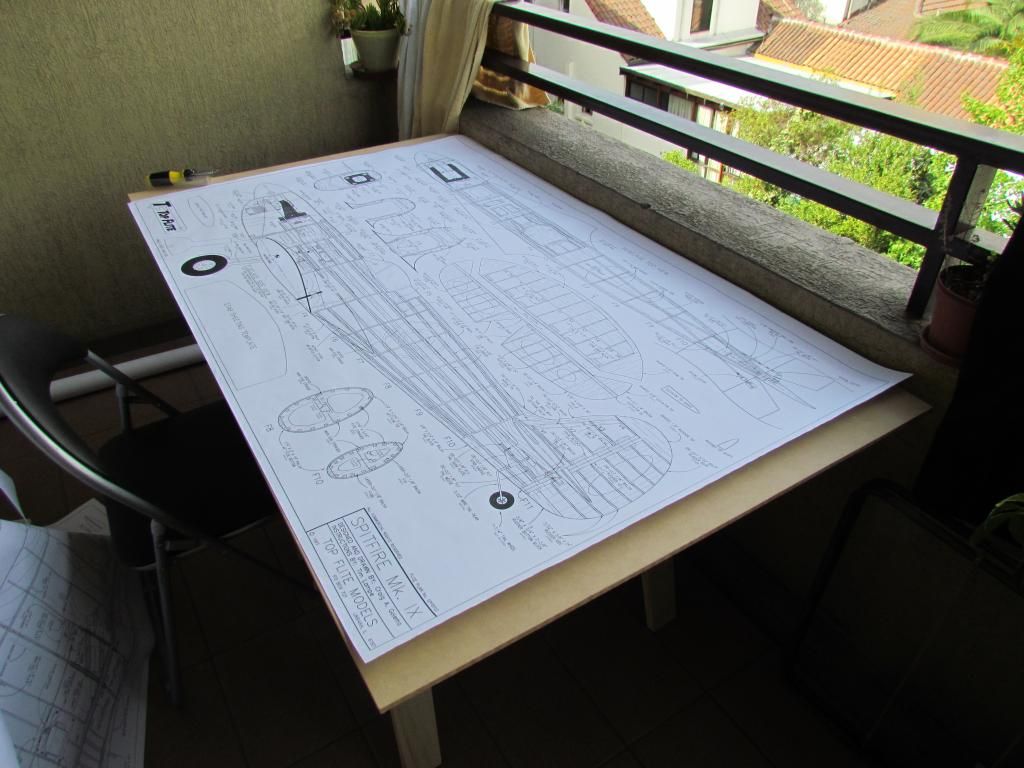

Aquí la mesa de construcción y los materiales incluidos en el kit:

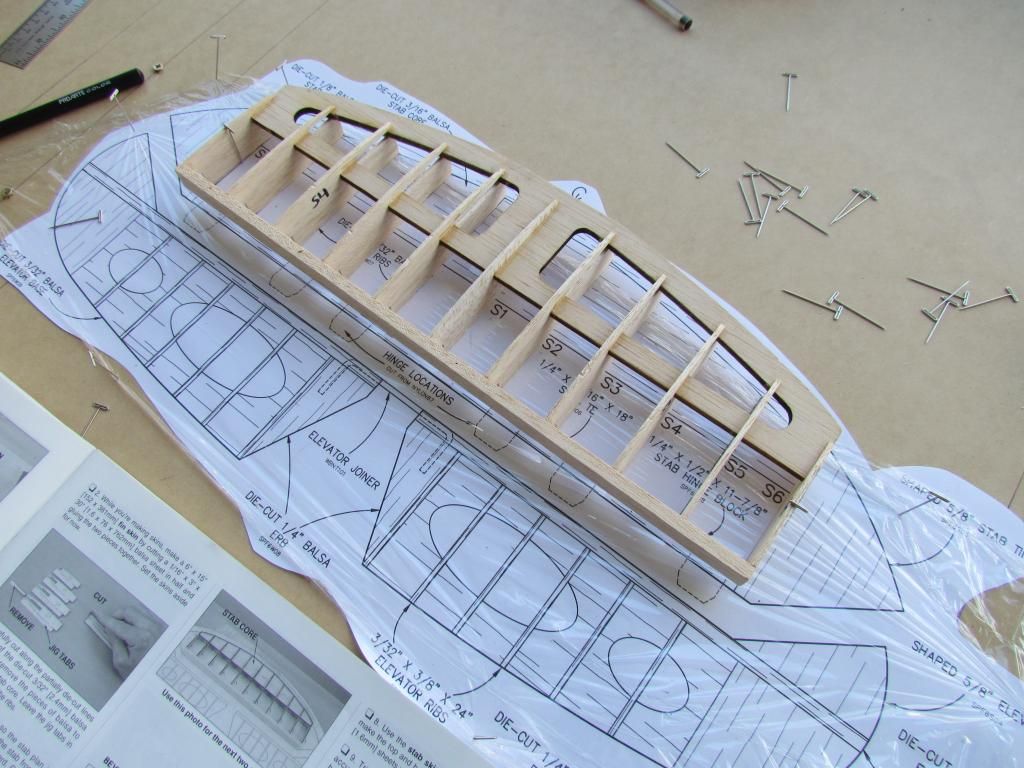

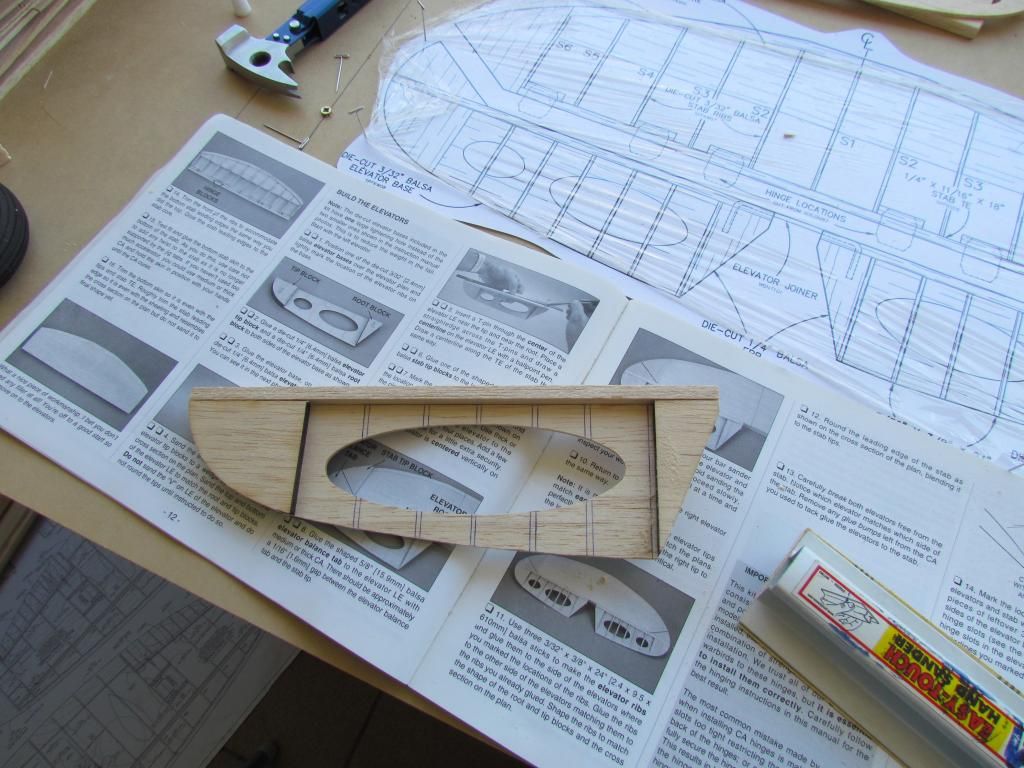

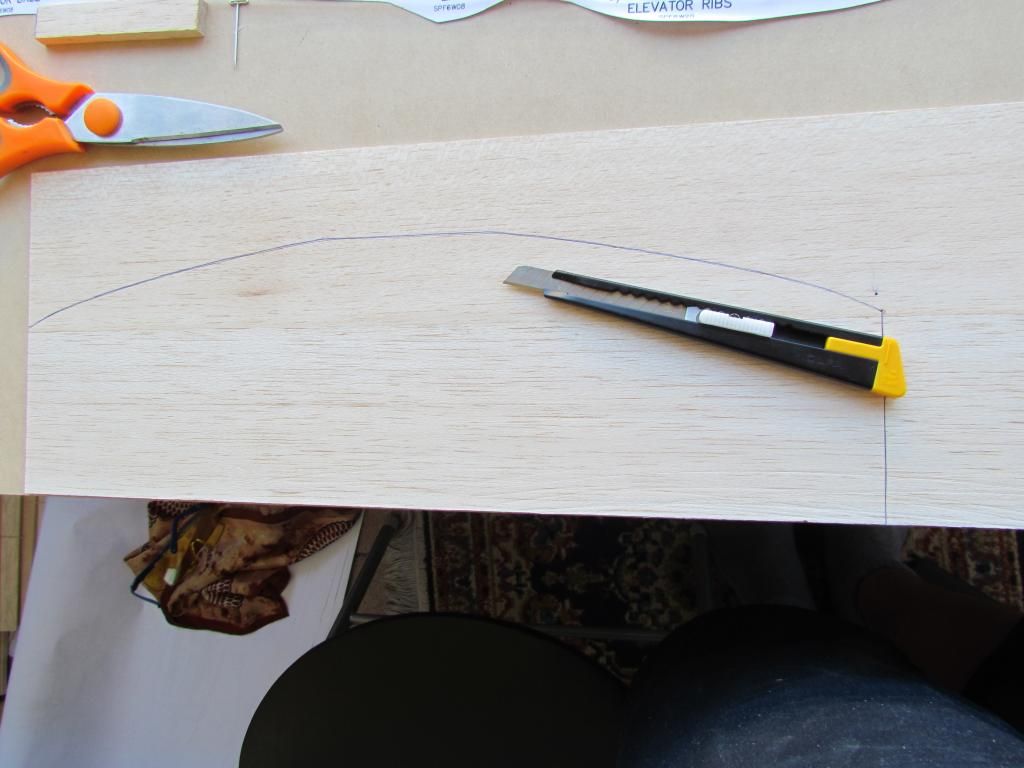

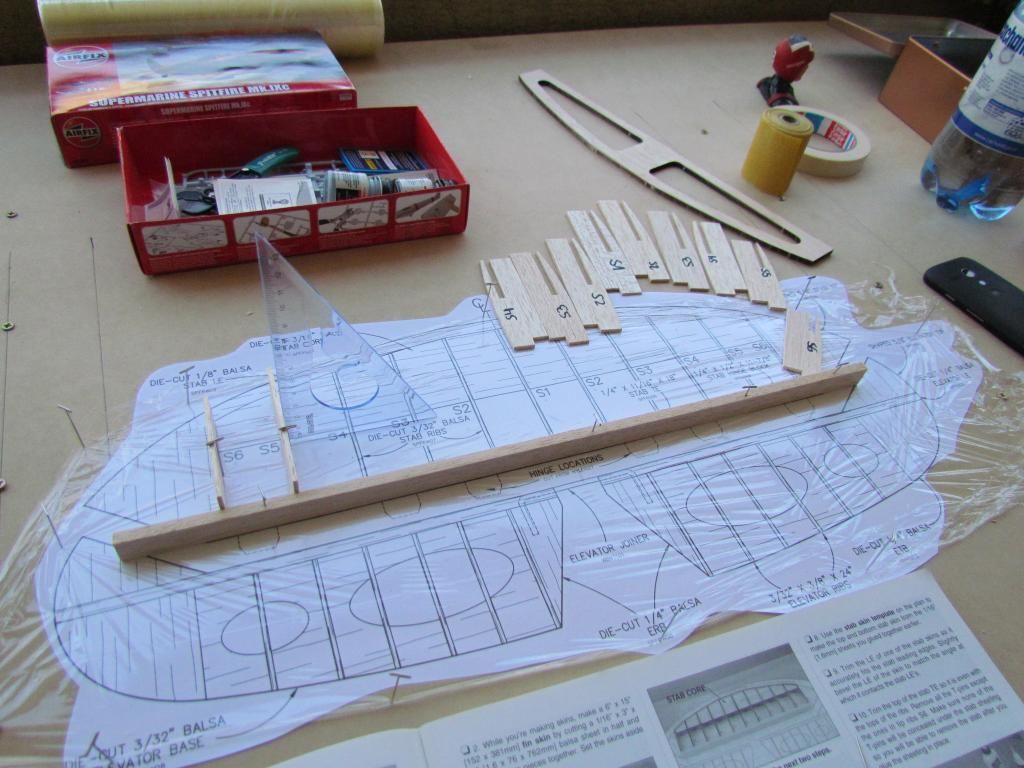

Partí con la construcción del estabilizador y elevador:

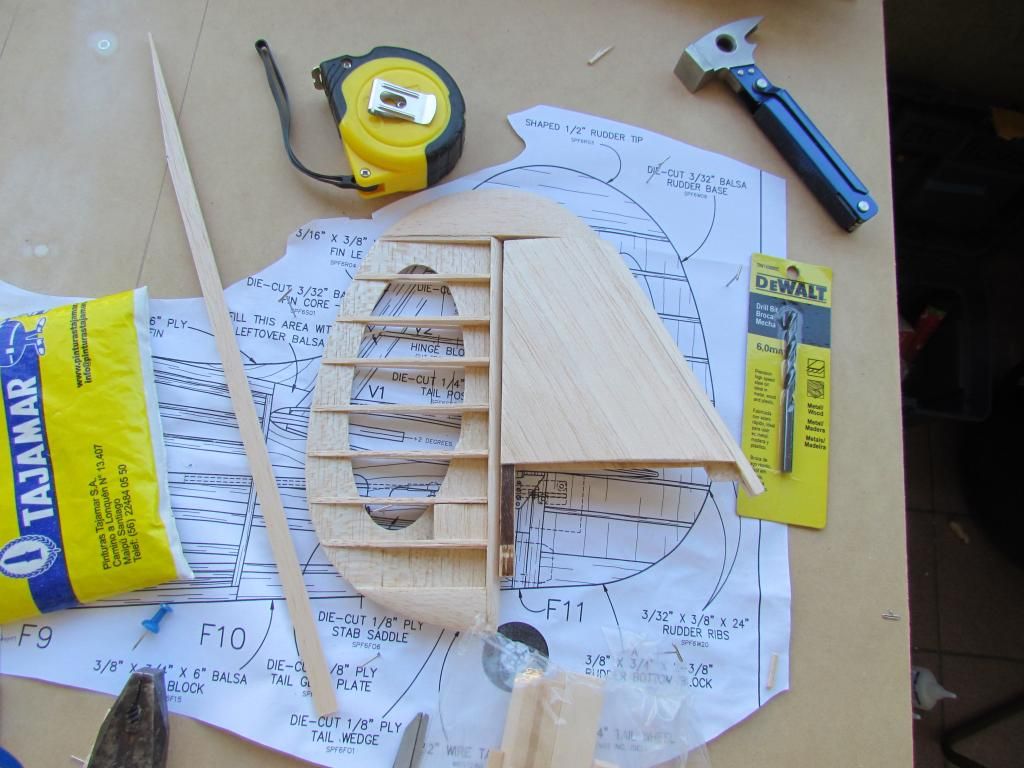

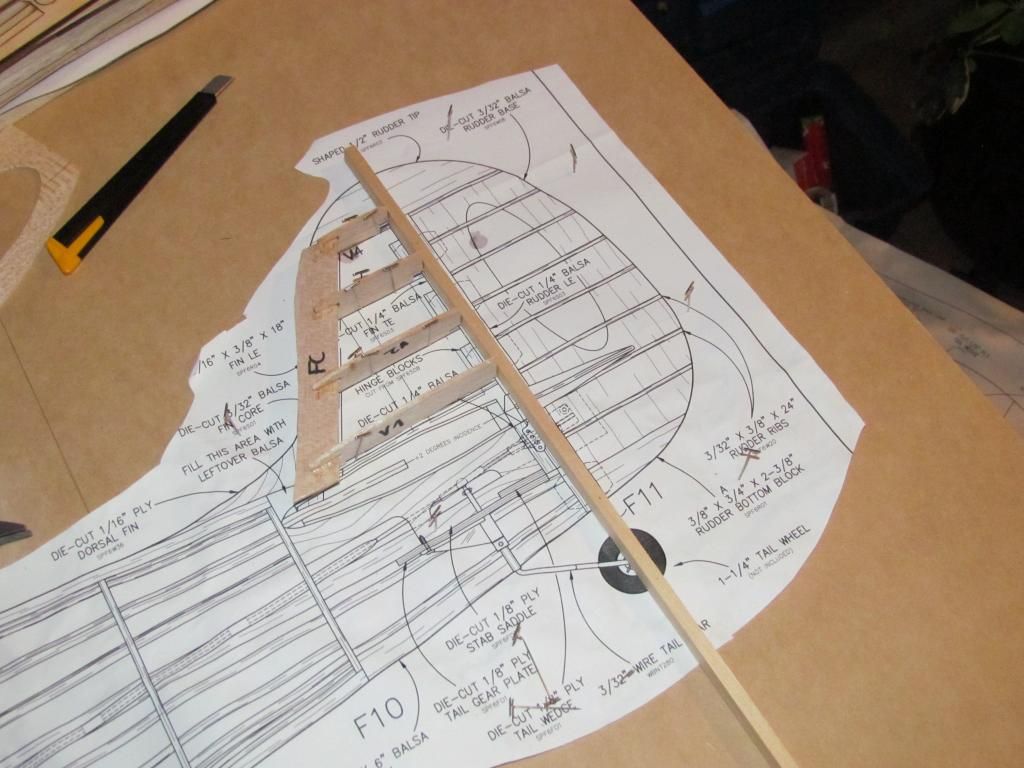

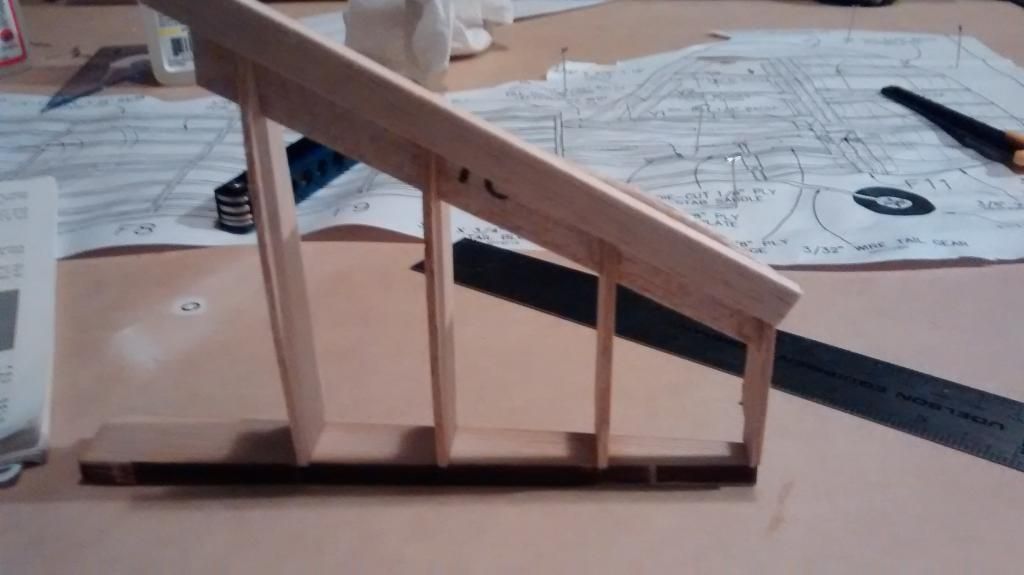

Luego con el Fin/Rudder:

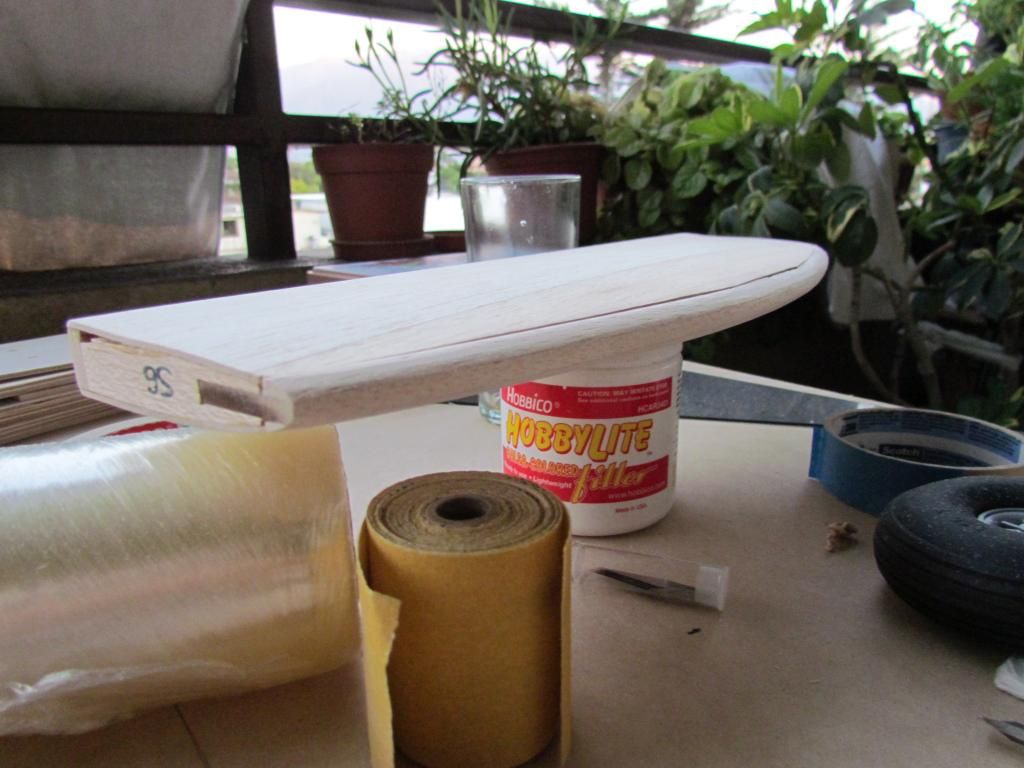

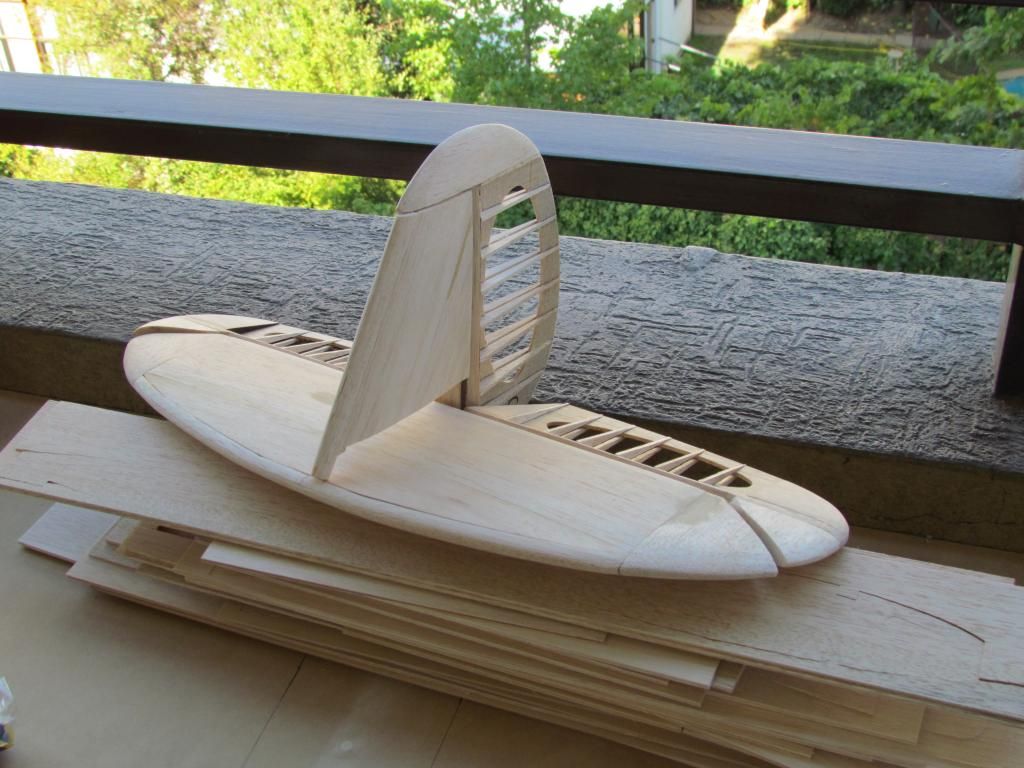

así quedaron ambos:

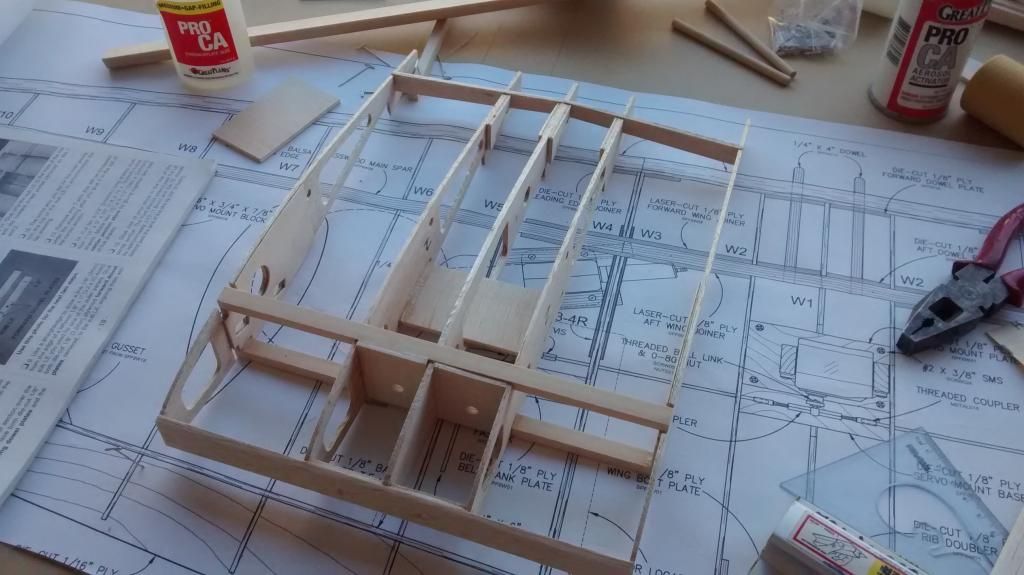

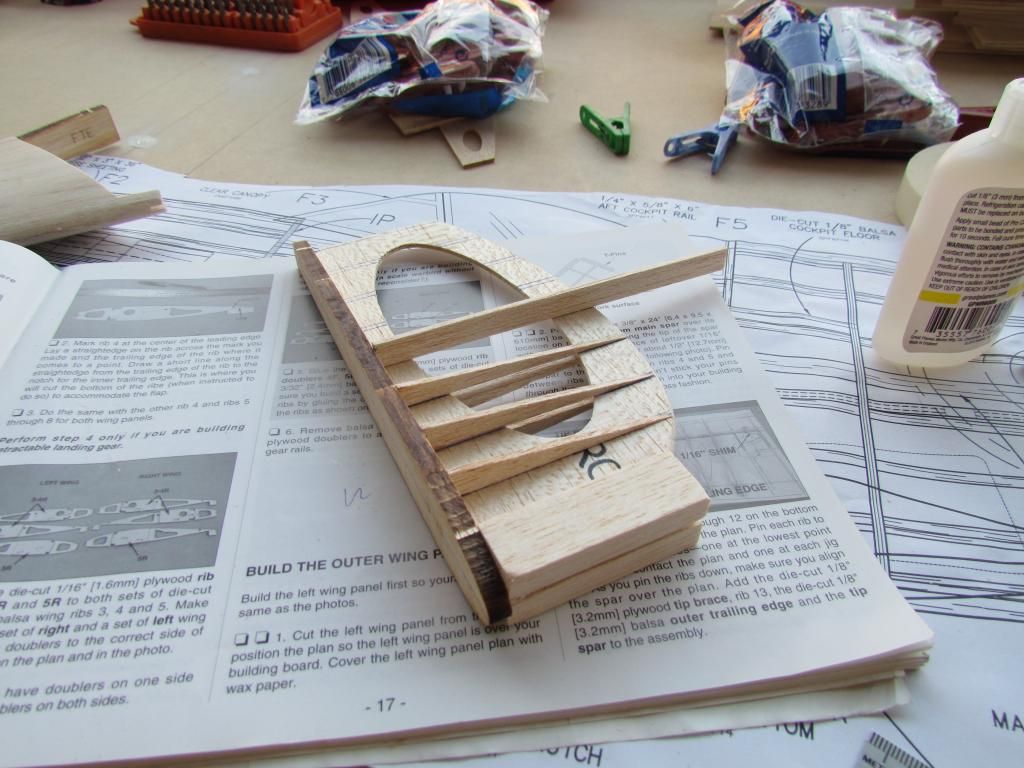

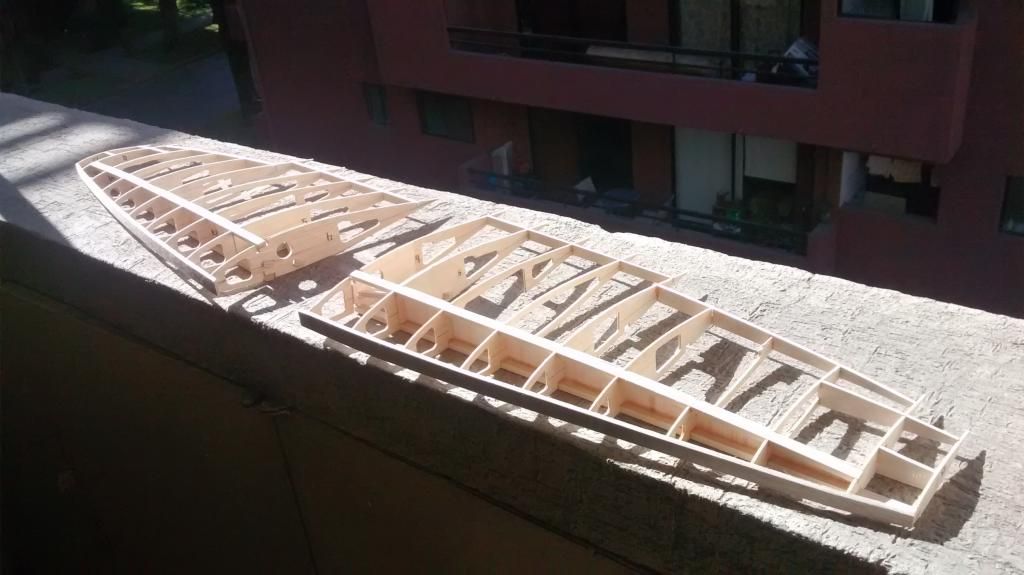

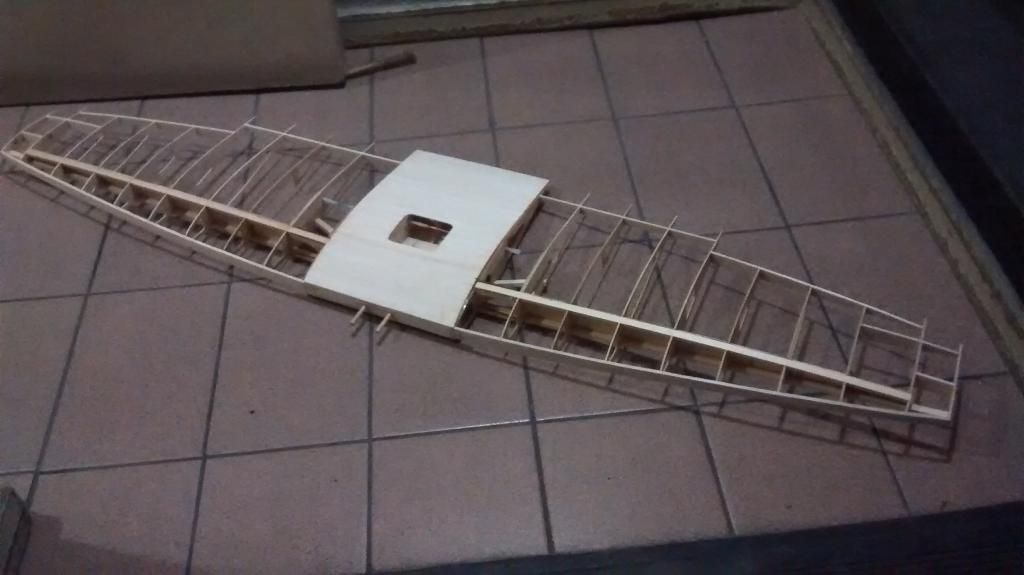

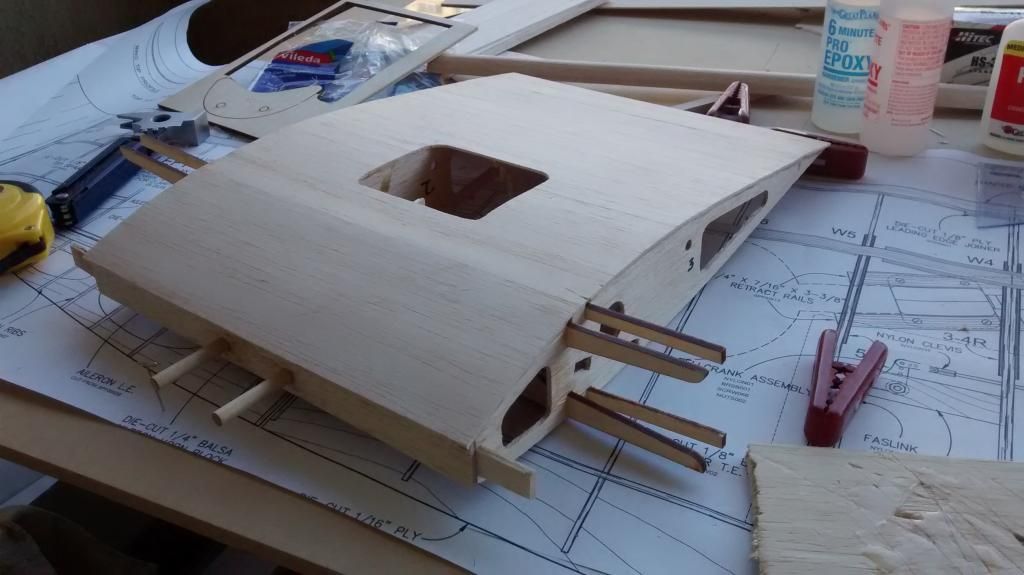

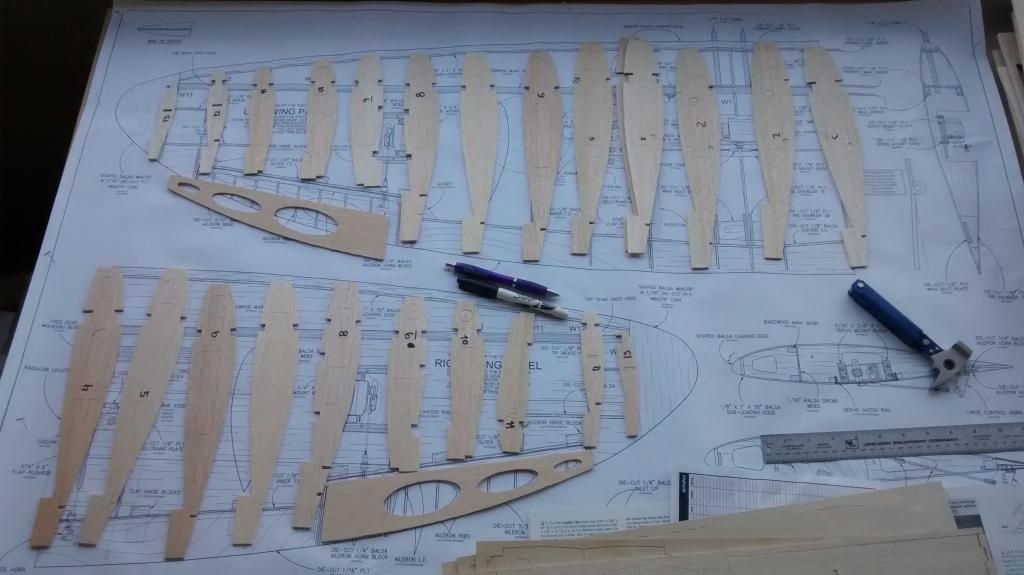

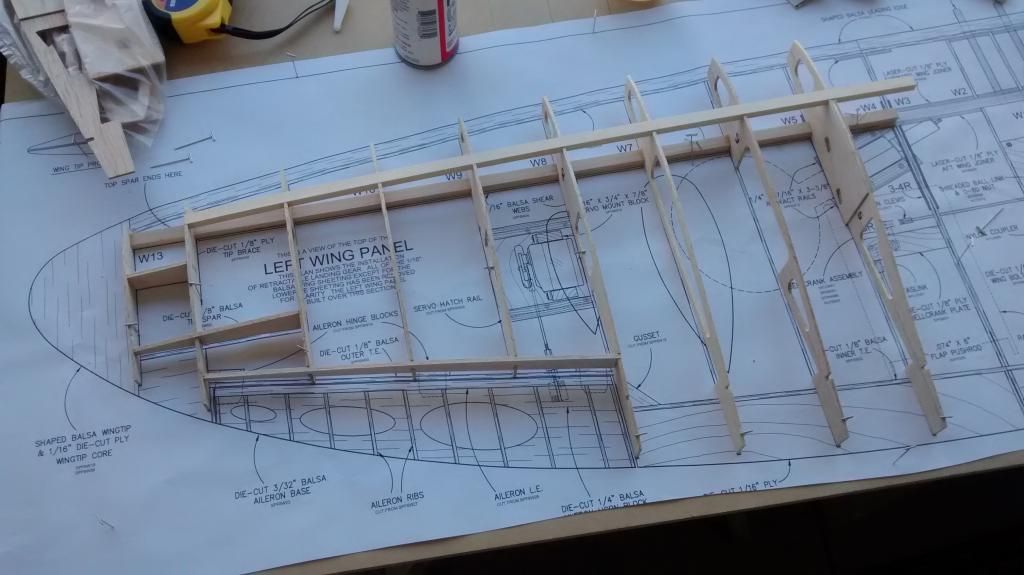

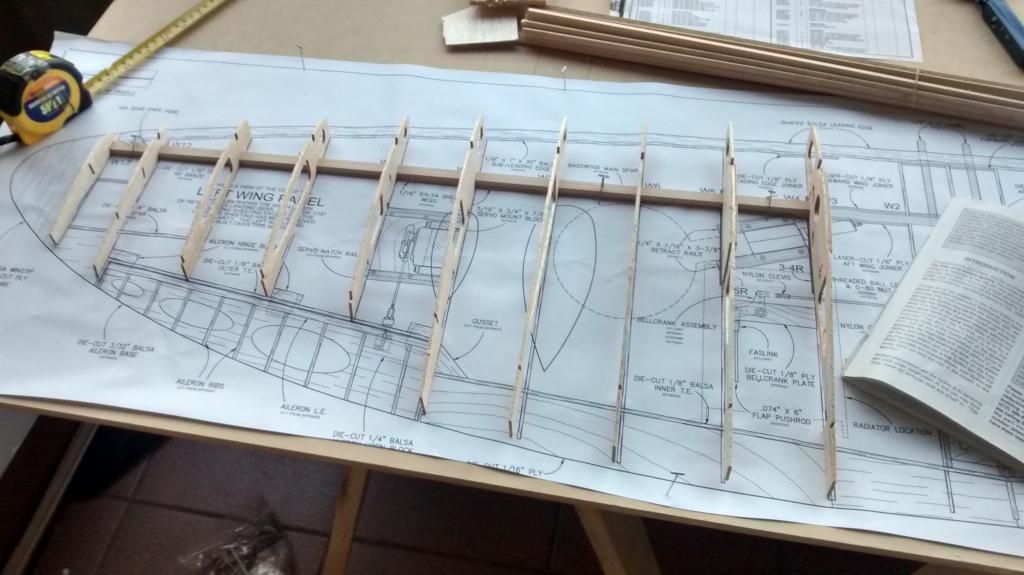

Luego seguí con el ala del avión, aquí la construcción:

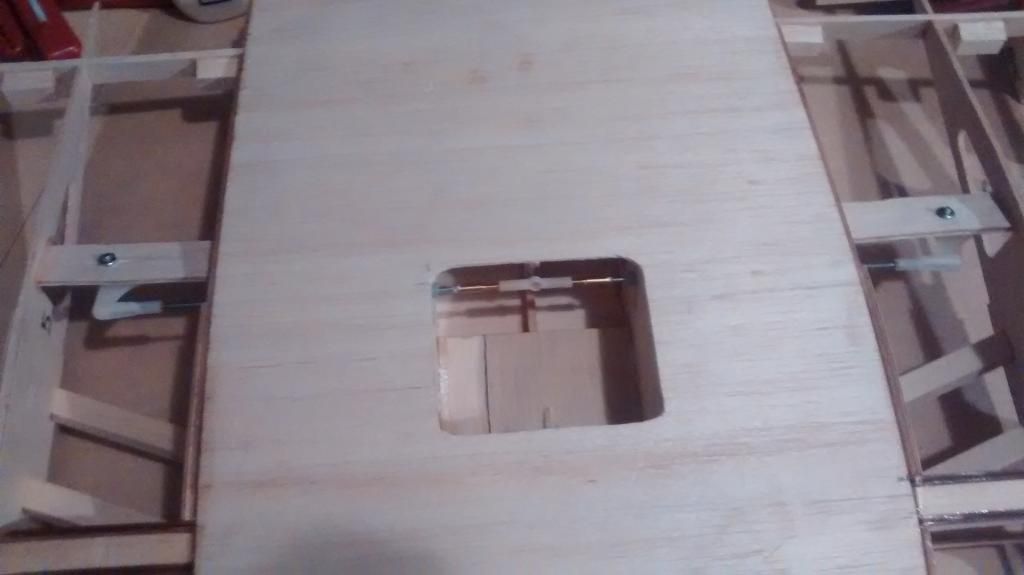

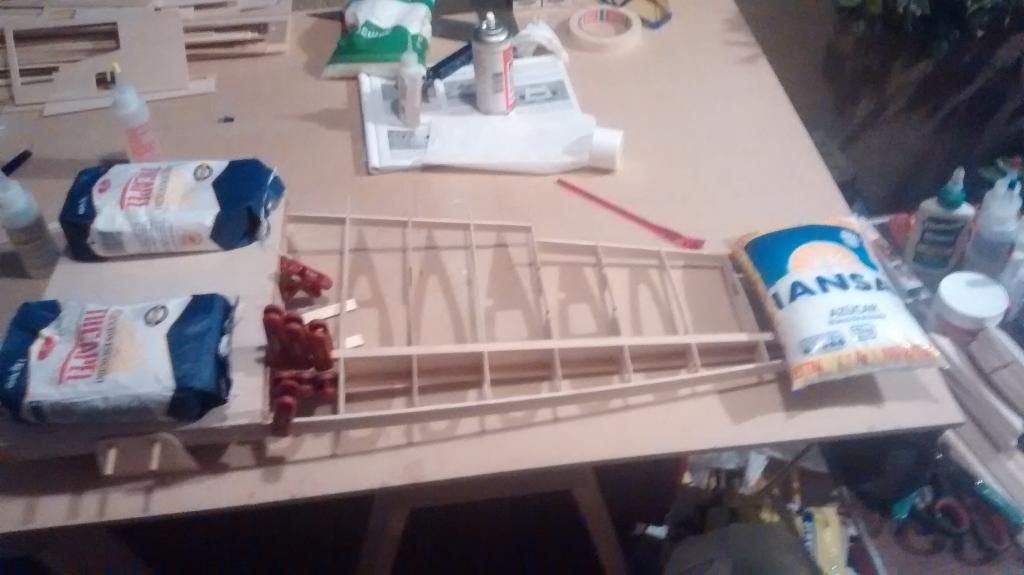

La ala quedó hasta aquí por ahora pues estoy esperando comprar los retráctiles servoless para ponerlos y luego enchapar y construir alerones y flaps; la mecánica de estos últimos ya está lista:

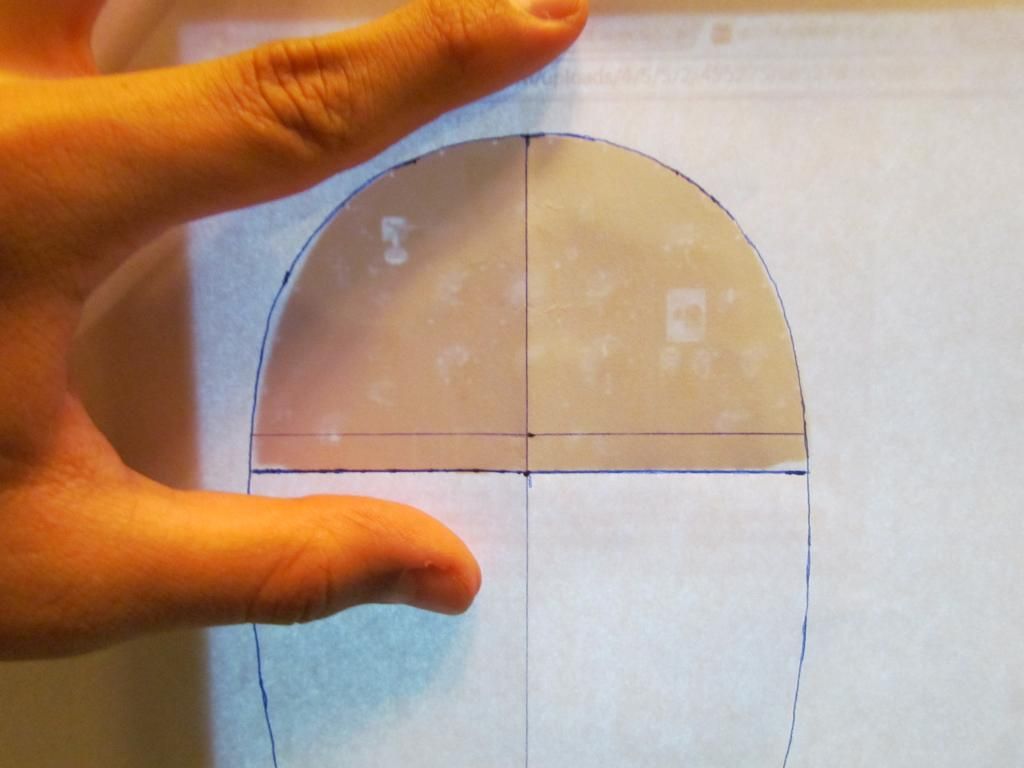

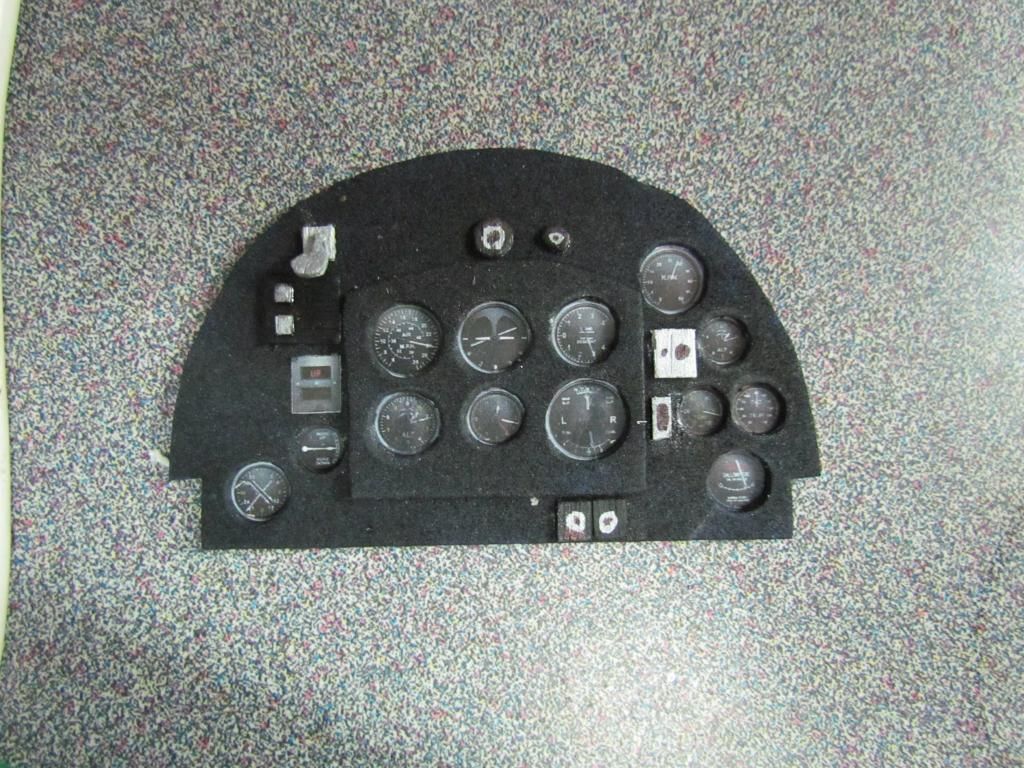

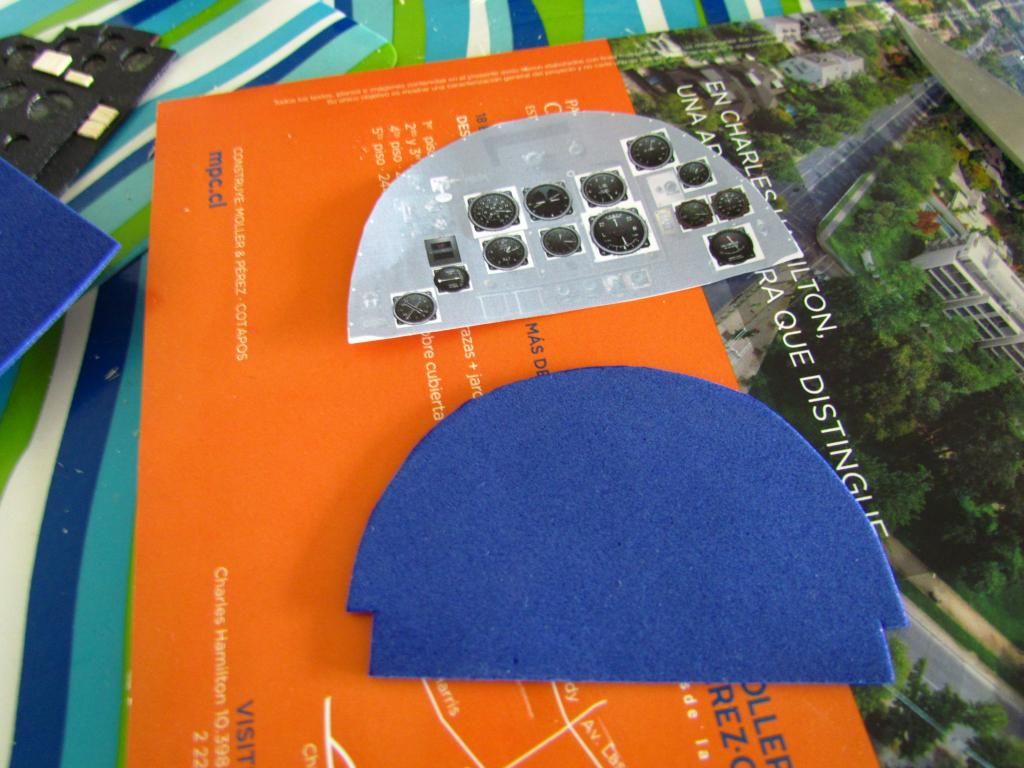

Construcción del panel de instrumentos: escalé en internet una imagen para que se ajustara al tamaño de la costilla f3 del avión que es donde debería ir el panel:

http://s681.photobucket.com/user/peterovich_photos/media/IMG_6598.jpg.html?o=39

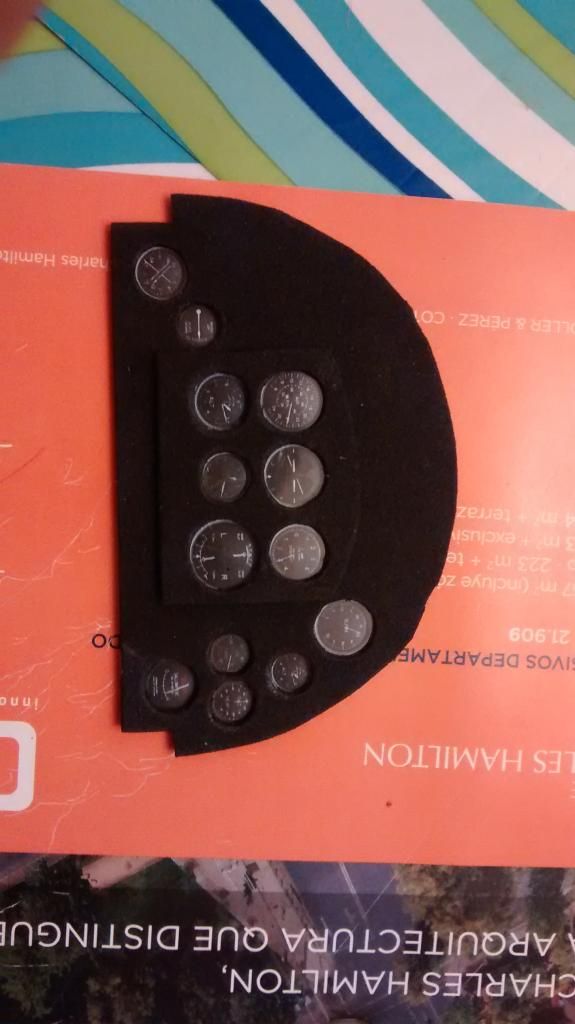

a partir de goma eva y la imagen impresa, con agregados de madera de balsa y pintura salió finalmente el panel.

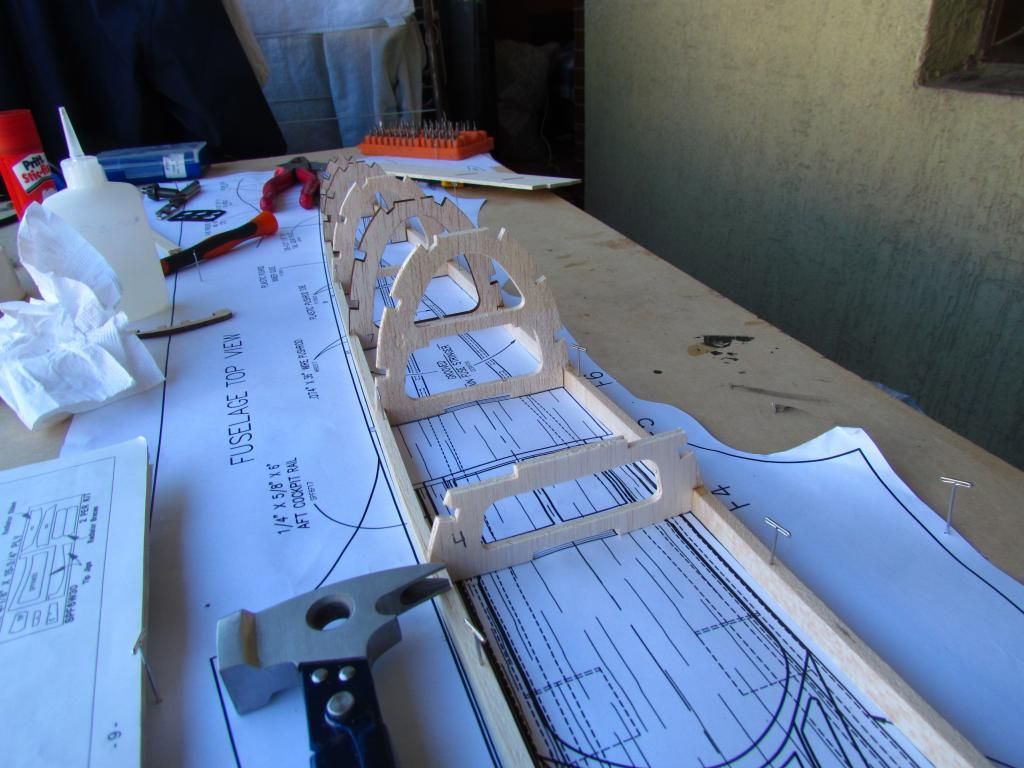

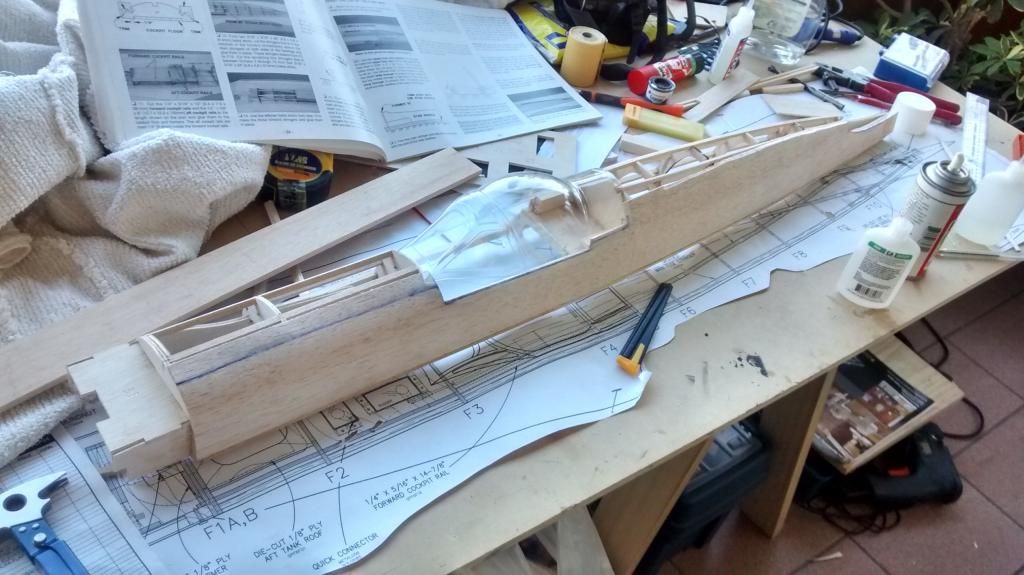

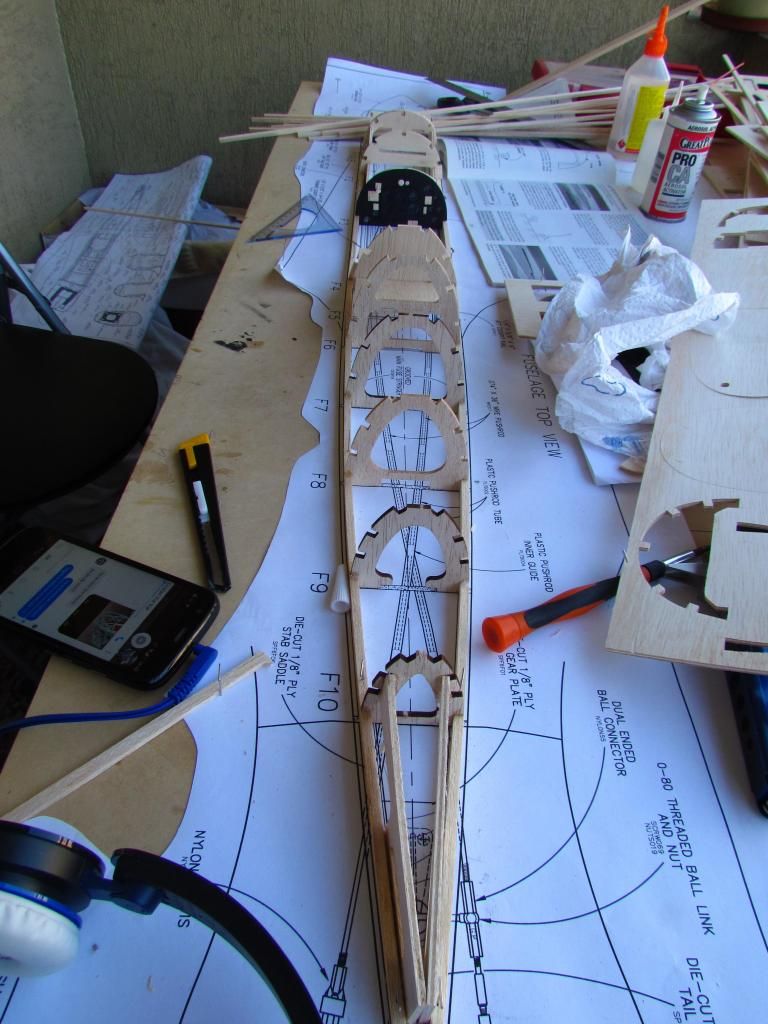

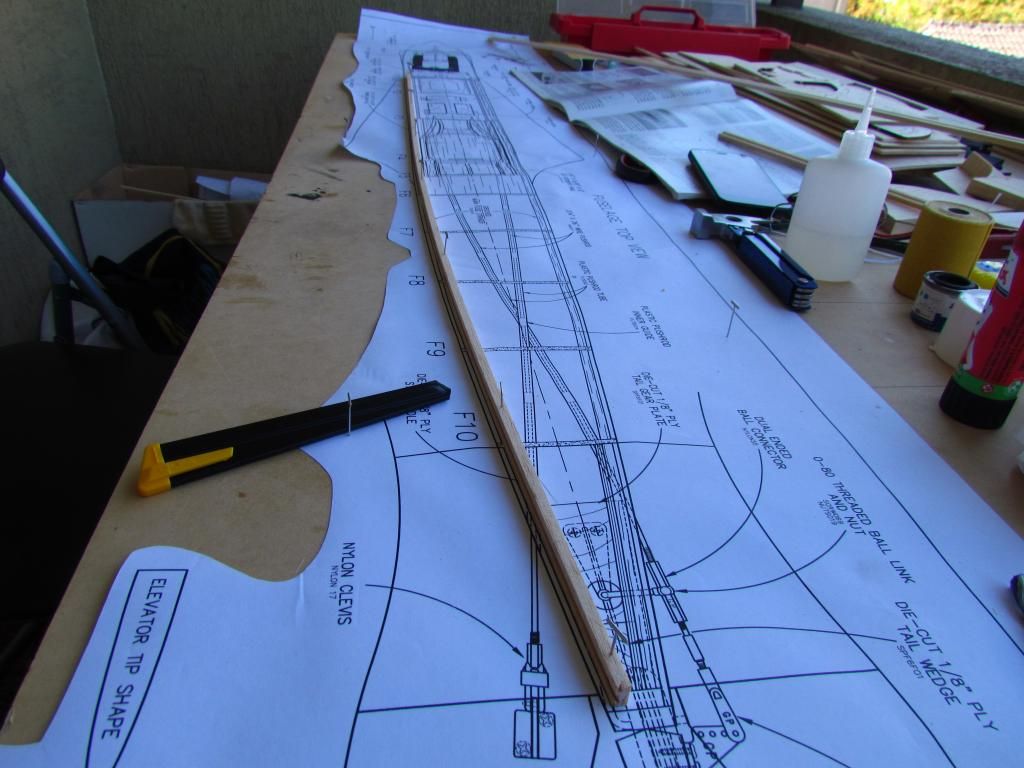

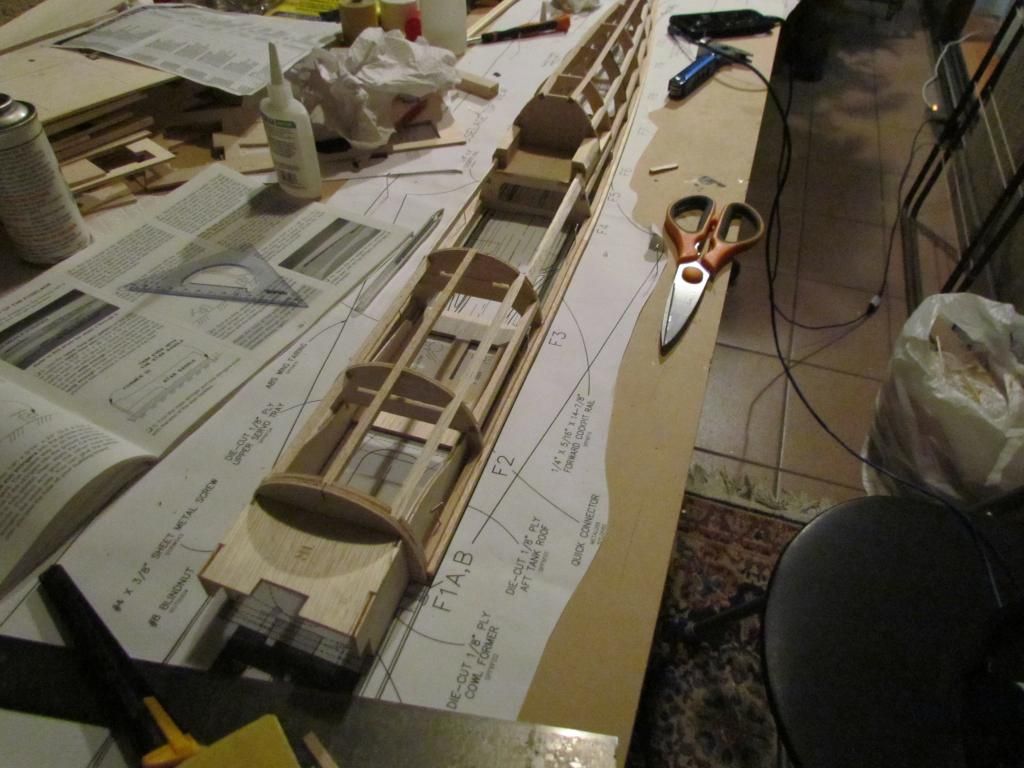

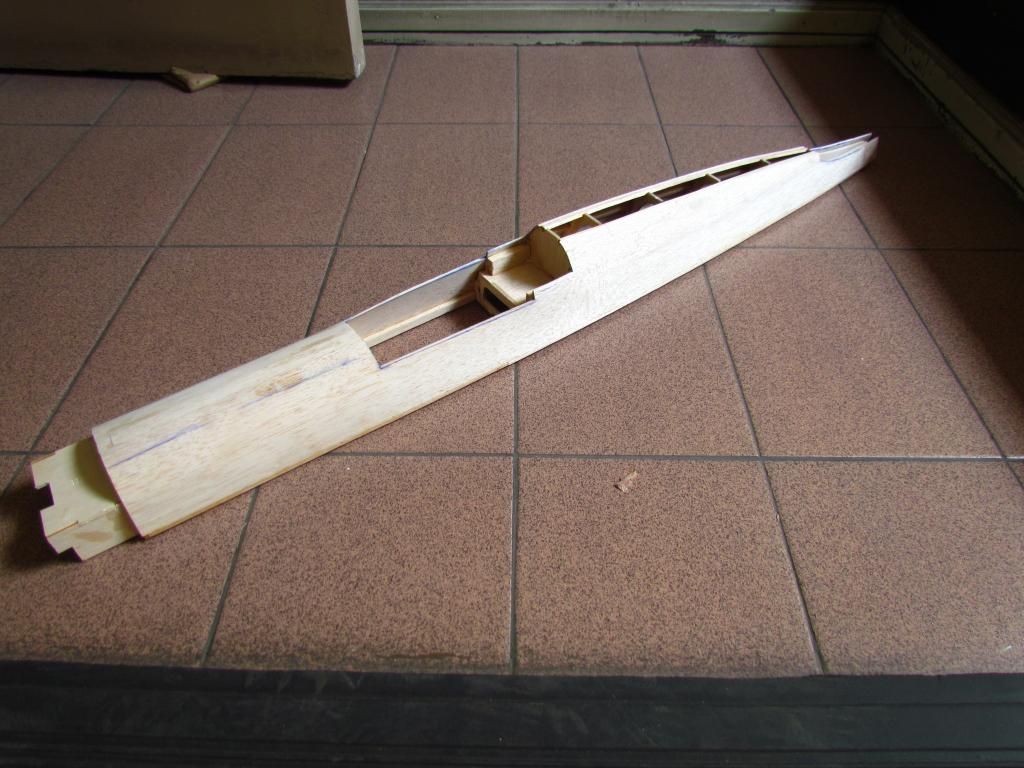

Bueno, como el ala quedó en stand-by, decidí tirarme al fuselaje que es hasta donde estoy actualmente; les dejo el proceso de armado hasta construir la mitad superior y unir los timones:

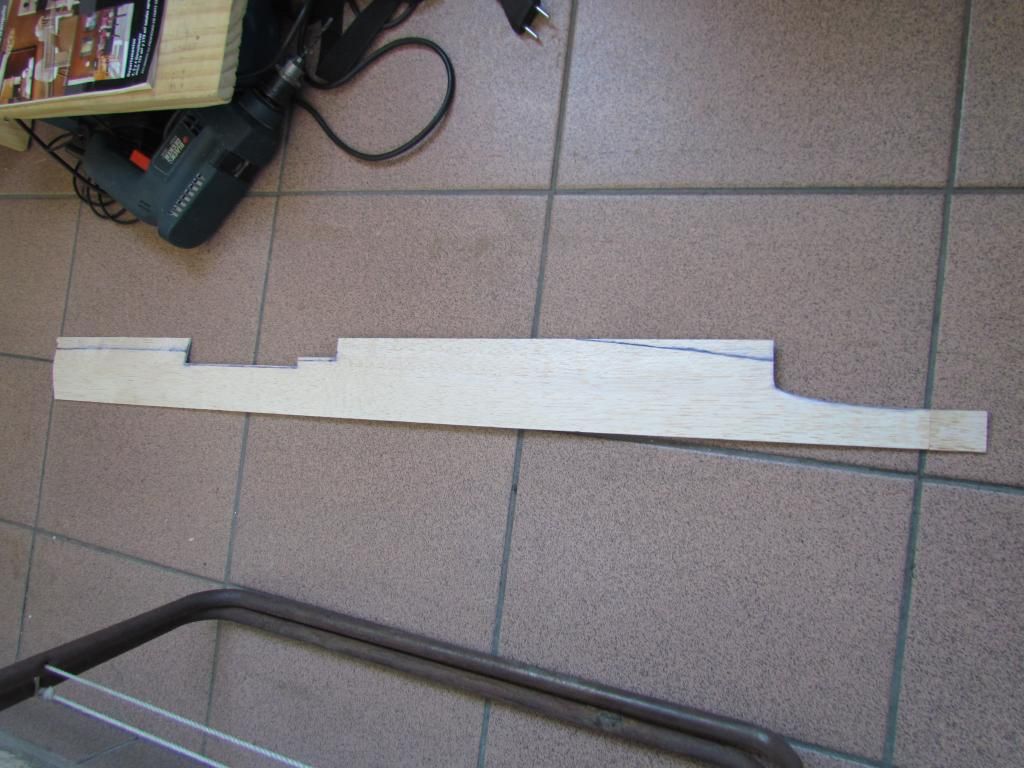

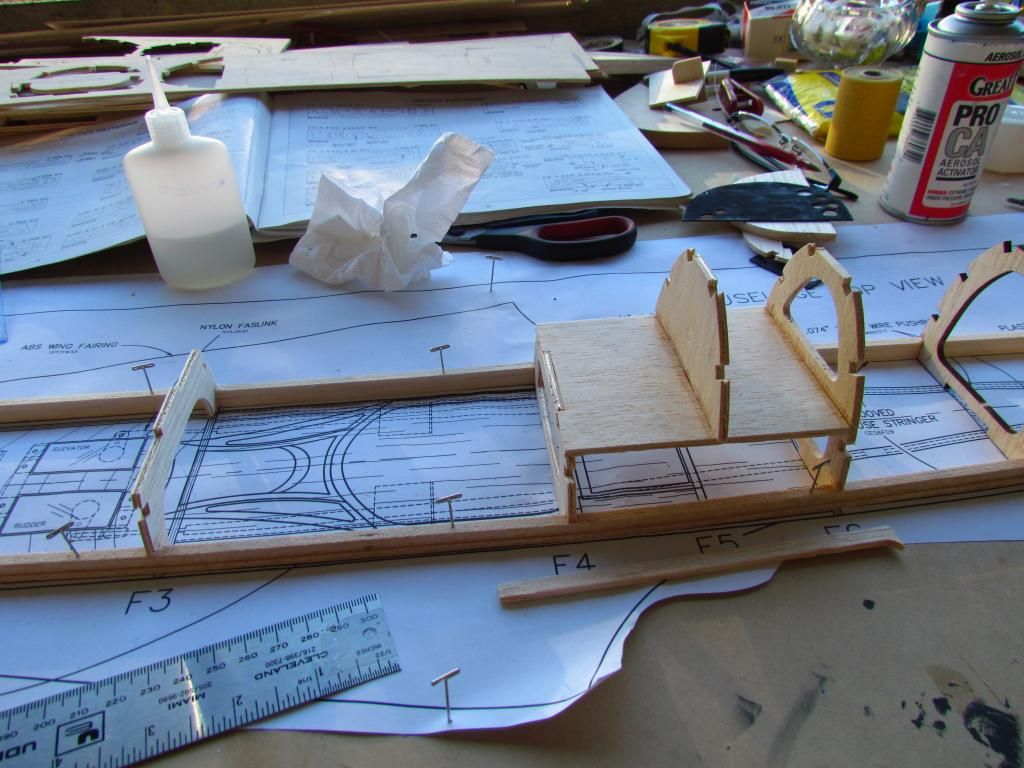

corté el piso del cockpit para poder hacerlo a escala:

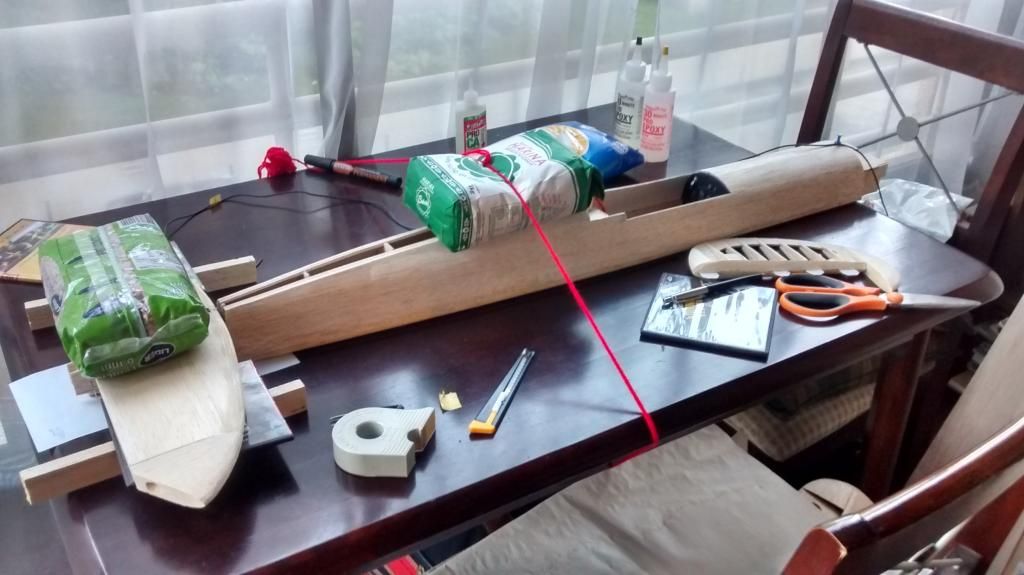

Uniendo los timones:



(fotos del fin instalado subo mañana se me ha olvidado tomarle)

Bueno hasta aquí estoy, iré posteando avances a medida que vaya progresando en la contrucción, quizá sean más lentos los avances ahora pues entro a clases el lunes... saludos a todos!!

PD: encontré estos libros  ;D ;D ;D


PD2: La electrónica que utilizaré será:
-Servos Hitec HS425BB deluxe en cada superficie
-Servo Hitec Hs 311 para Flaps
Motor OS .91 4t o ASP .91 4t

Francisco
« Última Modificación: febrero 28, 2015, 02:24:38 am por Peterovich »
Focke-Wulf FW190 Flyzone
Extra 300 Parkzone "Halcón 1"
Extra 300L CMPro "Halcón 3"
Spitfire Mk IX TopFlite MH434
Foamy Extra 330 3DBatix

Futaba 6EX 2.4

kapitankorneta

  • Administrator
  • Loica
  • *****
  • Mensajes: 420
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #1 : febrero 28, 2015, 02:04:55 am »
Excelente Pancho!!!  esto va quedando muy bueno, felicitaciones. Que bueno que trajiste tu post.

Saludos!

Azufre

  • Administrator
  • Jote
  • *****
  • Mensajes: 1017
  • Karma: +3/-0
  • La Pachamama llama.
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #2 : febrero 28, 2015, 08:32:21 am »
He sido un seguidor de tu desarrollo en nuestro hobby y me complace ver que te estás tranformando en un aeromodelista de tomo y lomo.

Excelente trabajo, Pancho y bienvenido a las grandes ligas.  :)
Voolar y vooolar... Voolar y vooolar...

Futaba 14 SG y varios cacharros voladores.

Peterovich

  • Cóndor
  • Polluelo
  • *
  • Mensajes: 89
  • Karma: +0/-0
  • WW2 fan
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #3 : febrero 28, 2015, 11:53:37 am »
Muchas gracias amigos !! Un abrazo

Francisco
Focke-Wulf FW190 Flyzone
Extra 300 Parkzone "Halcón 1"
Extra 300L CMPro "Halcón 3"
Spitfire Mk IX TopFlite MH434
Foamy Extra 330 3DBatix

Futaba 6EX 2.4

crown

  • Cóndor
  • Chercán
  • *
  • Mensajes: 129
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #4 : marzo 02, 2015, 09:31:42 pm »
¿Es un kit o estás cortando palos? En todo caso, brillante.

Peterovich

  • Cóndor
  • Polluelo
  • *
  • Mensajes: 89
  • Karma: +0/-0
  • WW2 fan
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #5 : marzo 03, 2015, 07:17:07 am »
Es un kit TopFlite, aunque igual hay que cortar palos, lijar partes y todo jejeje (aumque igual viene con la ventaja de traer casi todas las partes con die-cut

En la semana espero postear algunos avances

Saludos!!
Focke-Wulf FW190 Flyzone
Extra 300 Parkzone "Halcón 1"
Extra 300L CMPro "Halcón 3"
Spitfire Mk IX TopFlite MH434
Foamy Extra 330 3DBatix

Futaba 6EX 2.4

crown

  • Cóndor
  • Chercán
  • *
  • Mensajes: 129
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #6 : marzo 03, 2015, 07:51:49 am »
En vez de usar esas bolsas de arroz o harina, anda a cualquier armería y compra un par de kilos de munición para escopeta (perdigones) que son de plomo. Yo los tengo en bolsas Ziplock (me voy a mandar a hacer unas bolsas de género ripstop) y son muy buenas.

Los perdigones también sirven para hacer contrapesos en la nariz de los modelos, mezclados con un poco de epoxi se adapten muy bien a cualquier zona de forma intrincada.

Peterovich

  • Cóndor
  • Polluelo
  • *
  • Mensajes: 89
  • Karma: +0/-0
  • WW2 fan
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #7 : marzo 03, 2015, 09:44:59 am »
Buena idea, además tienen doble uso! Y por lo que sé este modelo viene de fábrica pesado de cola

Saludos
Focke-Wulf FW190 Flyzone
Extra 300 Parkzone "Halcón 1"
Extra 300L CMPro "Halcón 3"
Spitfire Mk IX TopFlite MH434
Foamy Extra 330 3DBatix

Futaba 6EX 2.4

kapitankorneta

  • Administrator
  • Loica
  • *****
  • Mensajes: 420
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #8 : marzo 03, 2015, 10:39:29 am »
En vez de usar esas bolsas de arroz o harina, anda a cualquier armería y compra un par de kilos de munición para escopeta (perdigones) que son de plomo. Yo los tengo en bolsas Ziplock (me voy a mandar a hacer unas bolsas de género ripstop) y son muy buenas.

Los perdigones también sirven para hacer contrapesos en la nariz de los modelos, mezclados con un poco de epoxi se adapten muy bien a cualquier zona de forma intrincada.

En que armeria se puede comprar fijo??... en la Italiana por ejemplo?

0z0

  • Águila
  • Polluelo
  • *
  • Mensajes: 72
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #9 : marzo 04, 2015, 11:49:02 am »
Miguel

Si quieres te puedo regalar granalla de acero cumple el mismo objetivo. Ya probado por mi, Mario y Perry.  ;)

kapitankorneta

  • Administrator
  • Loica
  • *****
  • Mensajes: 420
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #10 : marzo 04, 2015, 12:09:30 pm »
Miguel

Si quieres te puedo regalar granalla de acero cumple el mismo objetivo. Ya probado por mi, Mario y Perry.  ;)


Por supuesto !!!!!!   Nos ponemos en contacto Roberto .. Gracias

kapitankorneta

  • Administrator
  • Loica
  • *****
  • Mensajes: 420
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #11 : marzo 04, 2015, 12:10:22 pm »
Que bueno que apareciste por aca Roberto... Peterovich ya estaba haciendo pucheros al estar sin su maestro...  ;D ;D

0z0

  • Águila
  • Polluelo
  • *
  • Mensajes: 72
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #12 : marzo 04, 2015, 12:12:27 pm »
Que bueno que apareciste por aca Roberto... Peterovich ya estaba haciendo pucheros al estar sin su maestro...  ;D ;D

Ajajaja espero ayudar al Padawan con su Spit,  ;)


Peterovich

  • Cóndor
  • Polluelo
  • *
  • Mensajes: 89
  • Karma: +0/-0
  • WW2 fan
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #13 : marzo 04, 2015, 12:50:46 pm »
Jajaja  :D  ;D muchas gracias por eso

Saludos
Focke-Wulf FW190 Flyzone
Extra 300 Parkzone "Halcón 1"
Extra 300L CMPro "Halcón 3"
Spitfire Mk IX TopFlite MH434
Foamy Extra 330 3DBatix

Futaba 6EX 2.4

0z0

  • Águila
  • Polluelo
  • *
  • Mensajes: 72
  • Karma: +0/-0
Re:Spitfire MkIX - Construcción kit TopFlite .60
« Respuesta #14 : marzo 04, 2015, 07:22:13 pm »
Pete. Estos son los componentes que iran en la cabina del Spit.



Hazle un espejo si quieres te ayudo con eso, tengo los materiales.



Detras del blindaje del respaldo del asiento coloca estos elasticos simulando los arneses



El asiento de la primera imagen lo hice con la termoformadora porque el original TF era muy pequeño para el tamaño del piloto, tengo el original intacto si lo quieres te lo regalo.

Saludos
